Złącze pomiarowe ZK1e-1P S Na słup 3Fazowe - Tauron

TYP - ZK1e-1P S

Wymiary obudowy:

• szerokość - 26 cm
• wysokość - 84 cm
• głębokość - 25 cm

PARAMETRY TECHNICZNE

Obudowa izolacyjna-wymiar 26x84x25

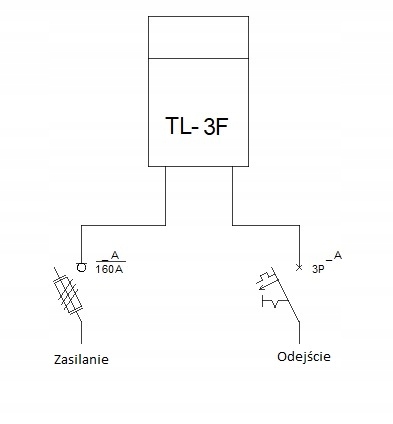

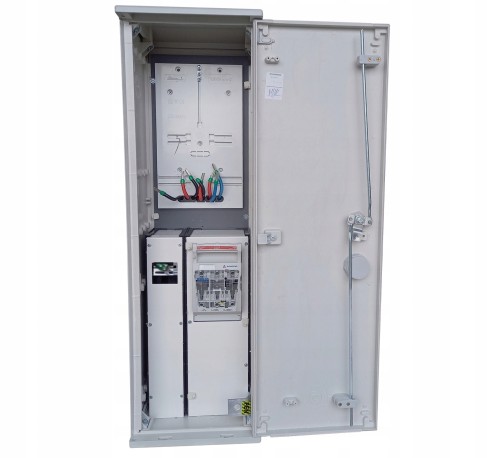

Wyposażenie:

Tablica licznikowa 3FAZ,

Miejsce pod zabezpieczenie zalicznikowe

Rozłącznik RBK APATOR przed licznikiem

Kpl. Osznurowanie Lgy 16

Szyna PEN na zasilanie

Zacisk N na odejściu

Plomby

Stopień Ochrony : IP44, IK10

Klasa Ochronności II

Częstotliwość ~50Hz

Nap. znam Un 230/400 V

PN-EN 60439-1; PN-EN 60439; PN-EN 60439-5;

PN-EN 50298; PN-E 05163; PN-EN 62208

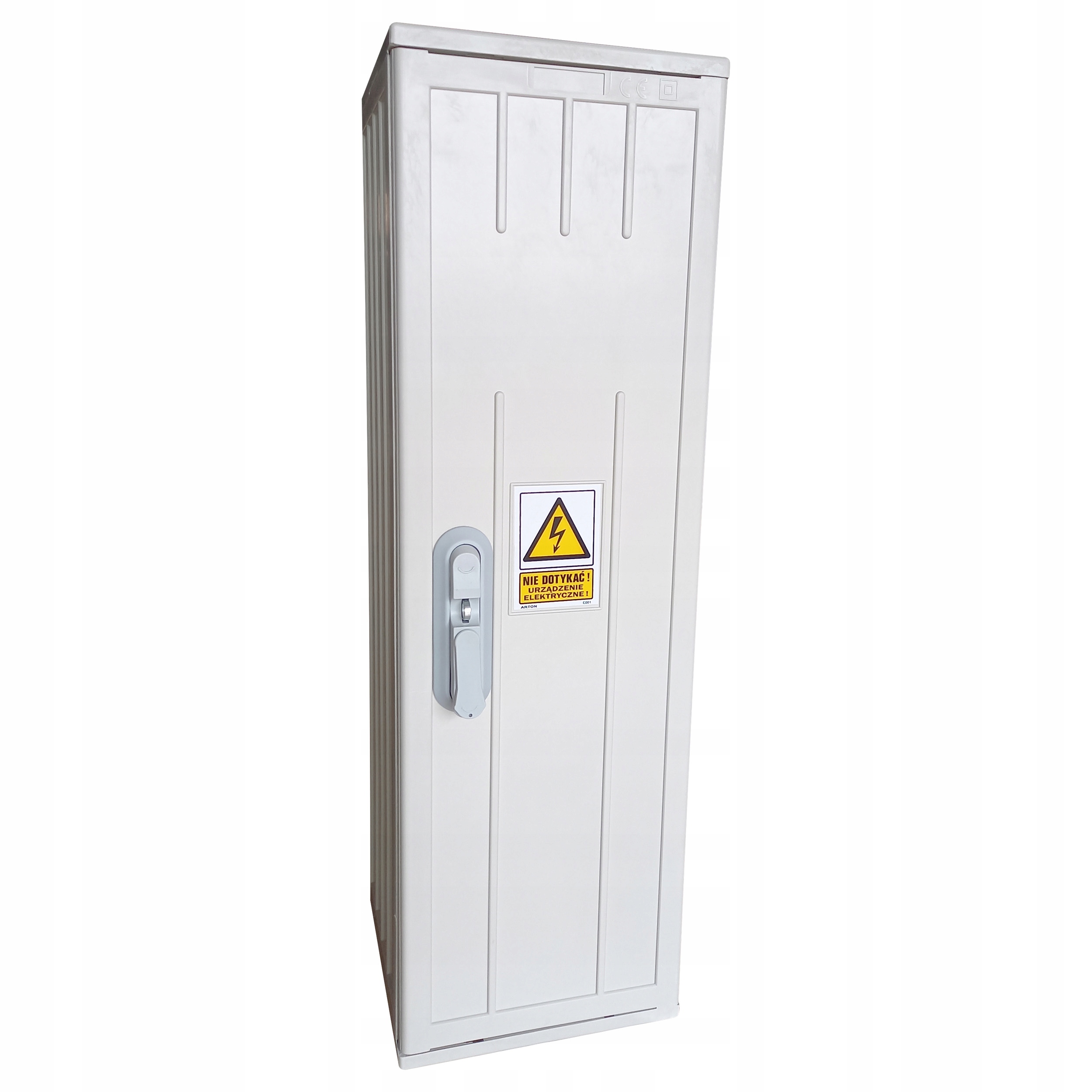

Obudowa wykonana z materiału termoutwardzalnego.

Rozdzielnie posiadają fabrycznie wbudowane kątowniki boczne.

• Stopień ochrony: IP44
• Klasa ochronności: II
• Głebokość obudów: 250
• Odporność na uszkodzenia mechaniczne IK 10
• Klasa palności: V0
• Prąd znamionowy: 630A
• Kolor: RAL 7035
• Możliwość mocowania na fundamencie wykonanym z tego samego tworzywa.
• Możliwość mocowania na kieszeni kablowej wykonanej z tego samego tworzywa.
• Możliwość prostego i szybkiego demontażu drzwi oraz pokryw fundamentu
• Drzwi i plecy skrzynek mają dwie podstawowe szerokości 260mm oraz 400mm.
• Dla obudów o większej szerokości stosuje się drzwiczki podwójne, a plecy składa się za pomocą specjalnych łączników.

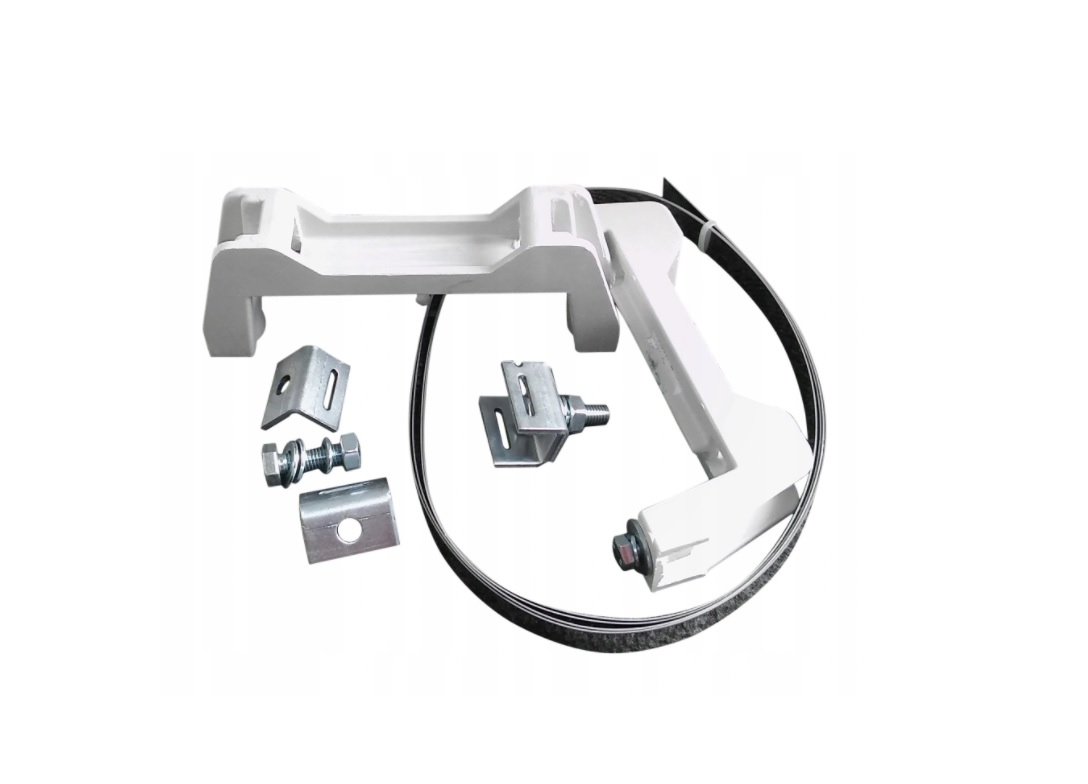

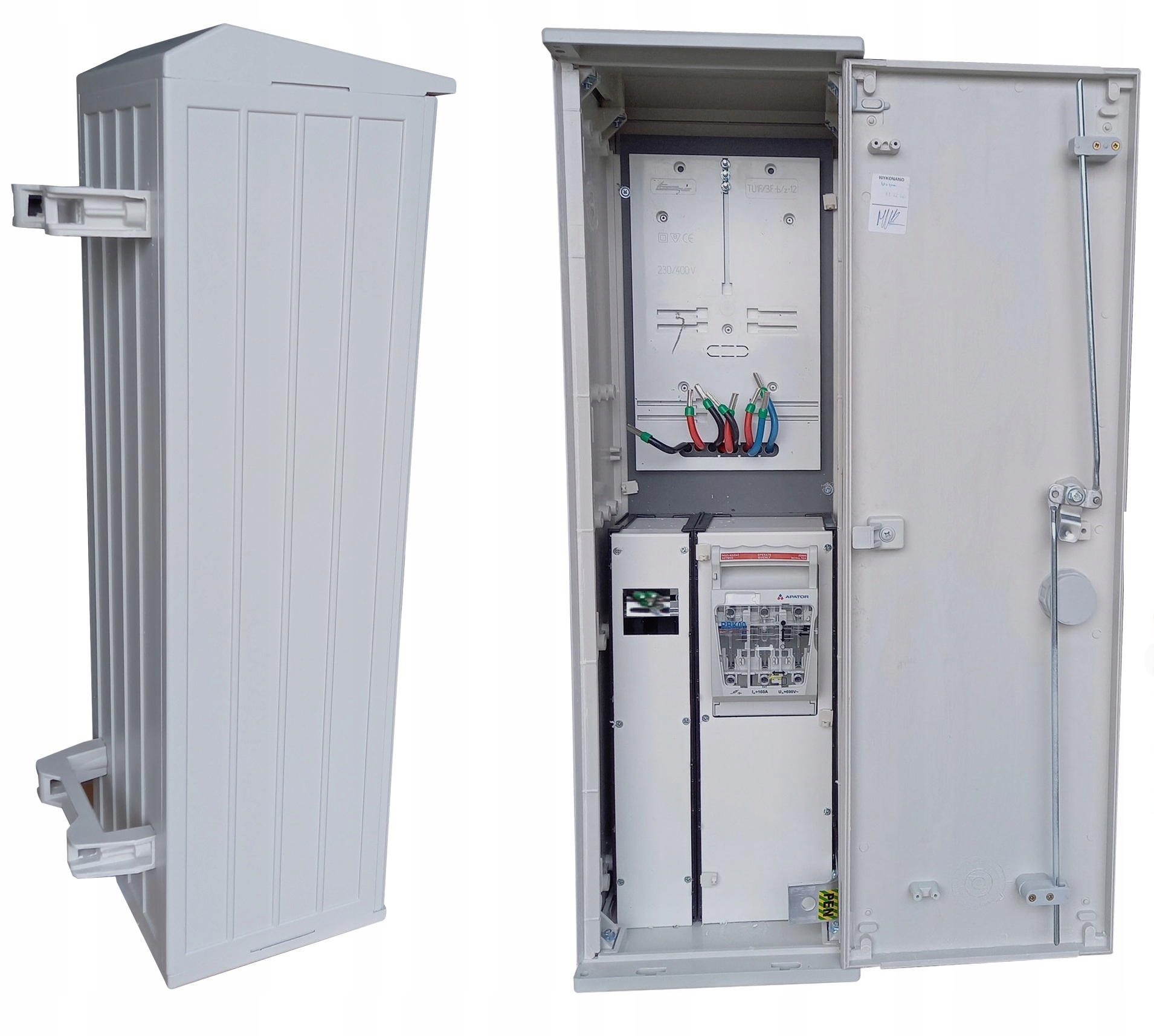

Zestaw Na Słup zawiera:

• 2 uchwyty
• 2 taśmy
• 2 zestawy kątowników wraz z śrubami

Uchwyt do mocowania obudów na słupie posiada solidną konstrukcję, a zarazem prostą budowę (korpus uchwytu nie zawiera dodatkowych elementów). Materiał z którego produkujemy uchwyty to tworzywo poliestrowe wzmocnione włóknem szklanym  w kolorze RAL 7035 i II klasie ochronności.
