Złącze pomiarowe ZK1e-1P 3Fazowe - Tauron

TYP - ZK1e-1P S T25  na Słup

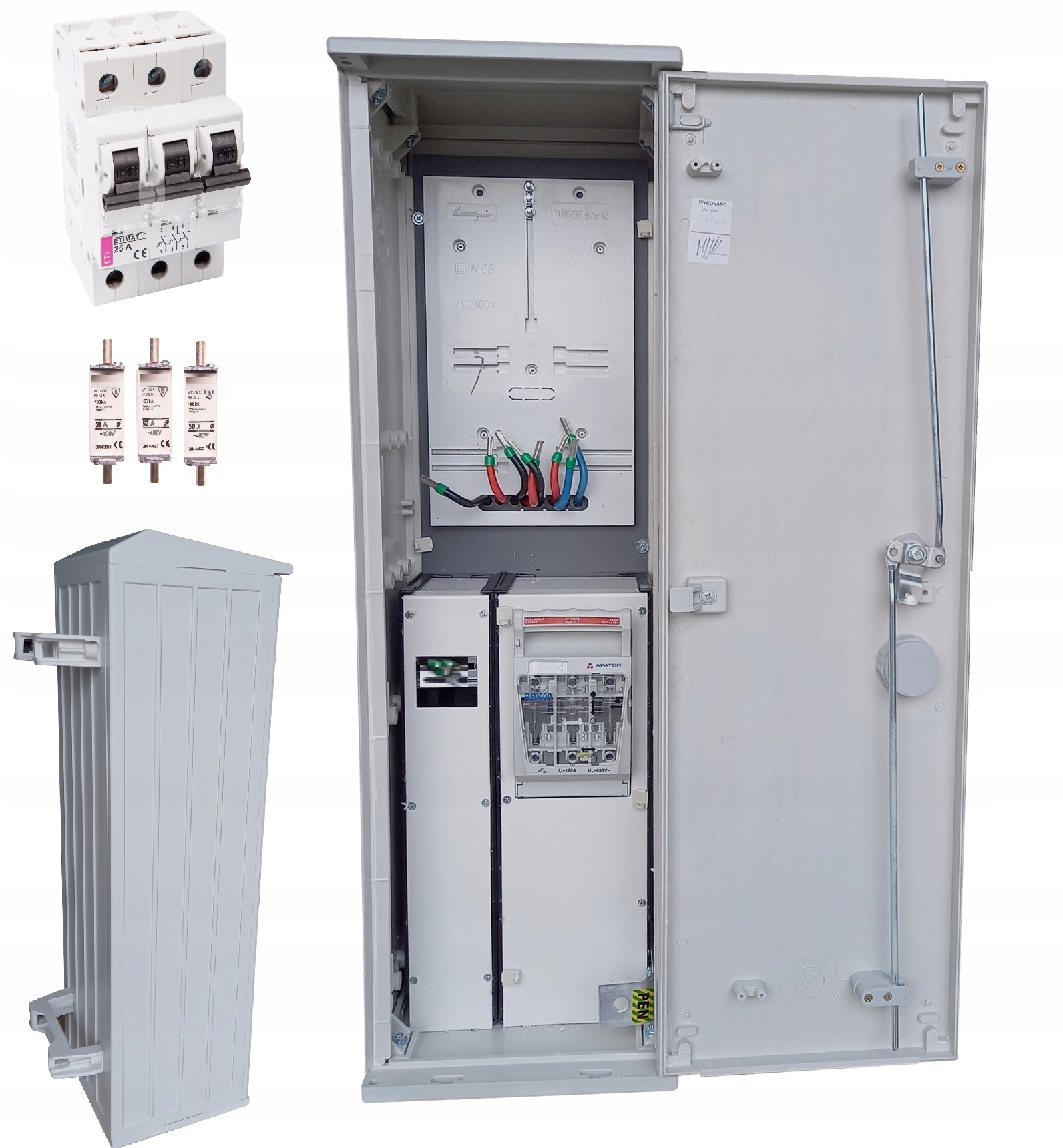

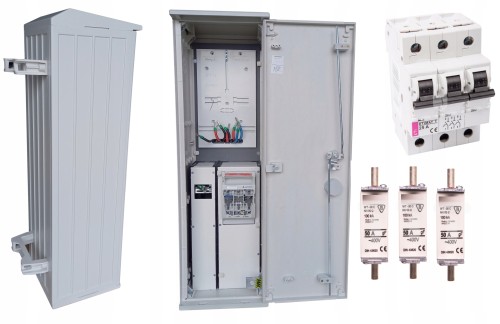

Zestaw Zawiera:

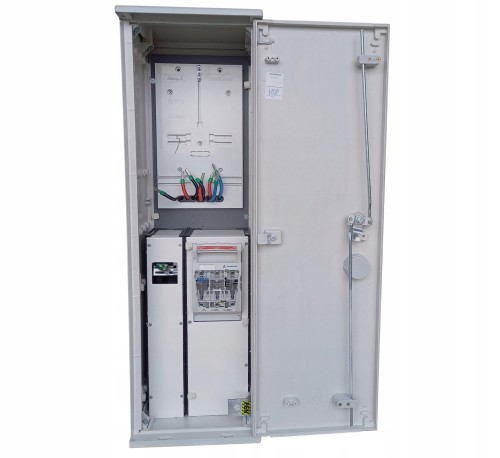

1. Złącze pomiarowe Zk1e-1P na Słup - 1szt
2. Ogranicznik Mocy bez członu zwarciowego Eti T25A - 1szt

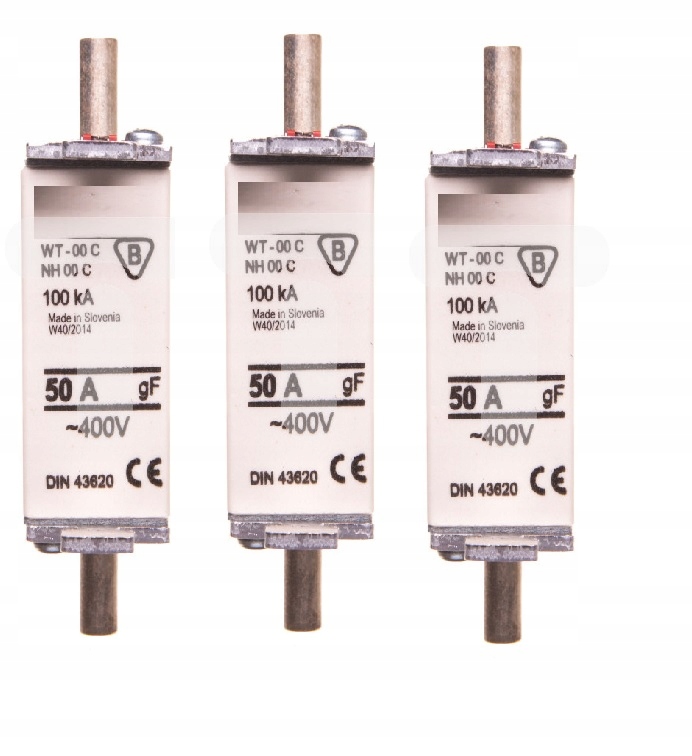

3. Wkładki do RBK 00 - NH50A - 3szt

Wymiary obudowy:

• szerokość - 26 cm
• wysokość - 84 cm
• głębokość - 25 cm

Cała rozdzielnia wraz z fundamentem pokryta lakierem UV

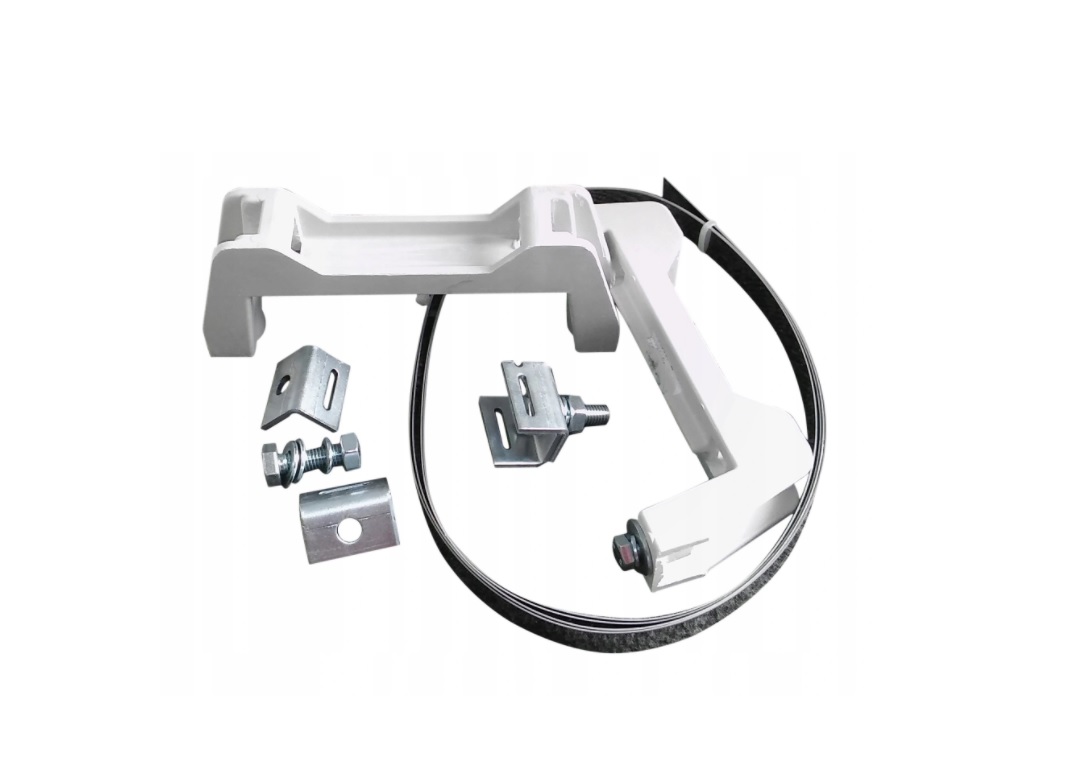

Zestaw Na Słup zawiera:

• 2 uchwyty
• 2 taśmy
• 2 zestawy kątowników wraz z śrubami

PARAMETRY TECHNICZNE

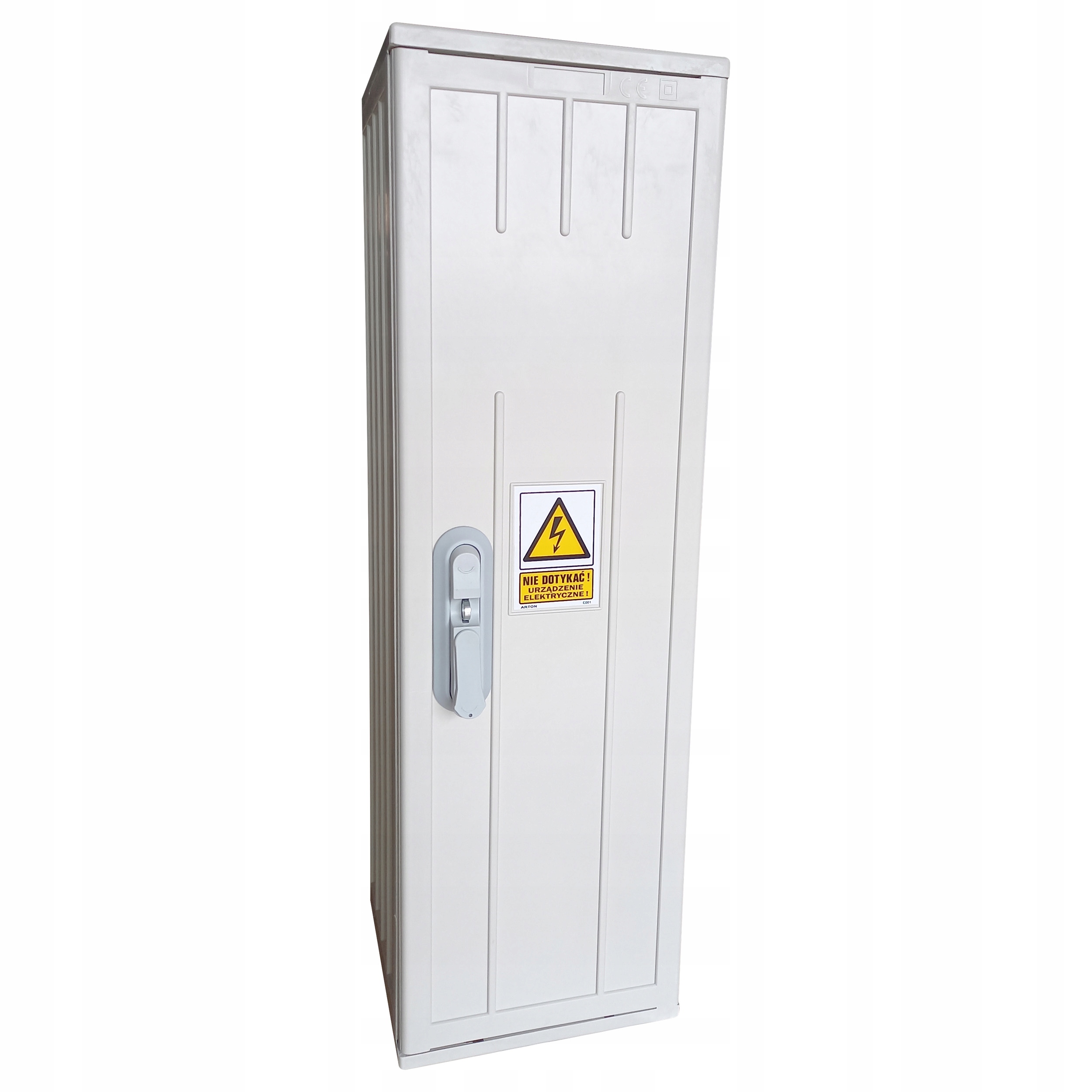

Obudowa izolacyjna-wymiar 26x84x25

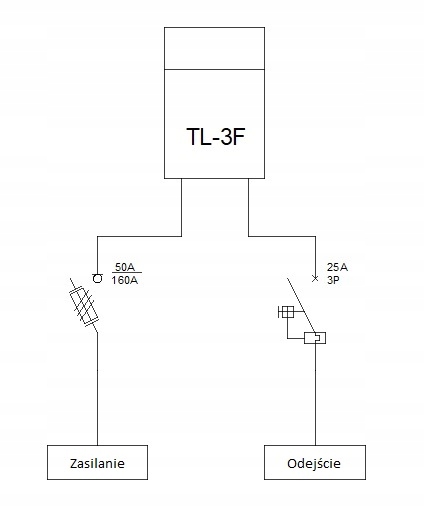

Wyposażenie:

Tablica licznikowa 3FAZ,

Miejsce pod zabezpieczenie zalicznikowe

Rozłącznik RBK APATOR przed licznikiem

Kpl. Osznurowanie Lgy 16

Szyna PEN na zasilanie

Zacisk N na odejściu

Plomby

Stopień Ochrony : IP44, IK10

Klasa Ochronności II

Częstotliwość ~50Hz

Nap. znam Un 230/400 V

PN-EN 60439-1; PN-EN 60439; PN-EN 60439-5;

PN-EN 50298; PN-E 05163; PN-EN 62208

Obudowa wykonana z materiału termoutwardzalnego.

Rozdzielnie posiadają fabrycznie wbudowane kątowniki boczne.

• Stopień ochrony: IP44
• Klasa ochronności: II
• Głebokość obudów: 250
• Odporność na uszkodzenia mechaniczne IK 10
• Klasa palności: V0
• Prąd znamionowy: 630A
• Kolor: RAL 7035
• Możliwość mocowania na fundamencie wykonanym z tego samego tworzywa.
• Możliwość mocowania na kieszeni kablowej wykonanej z tego samego tworzywa.
• Możliwość prostego i szybkiego demontażu drzwi oraz pokryw fundamentu
• Drzwi i plecy skrzynek mają dwie podstawowe szerokości 260mm oraz 400mm.
• Dla obudów o większej szerokości stosuje się drzwiczki podwójne, a plecy składa się za pomocą specjalnych łączników.

Obudowa wykorzystywana jest do produkcji złącz pomiarowo-licznikowych, złącz kablowych, rozdzielnic budowlanych a także do wielu innych typów rozdzielnic elektrycznych i multimedialnych.

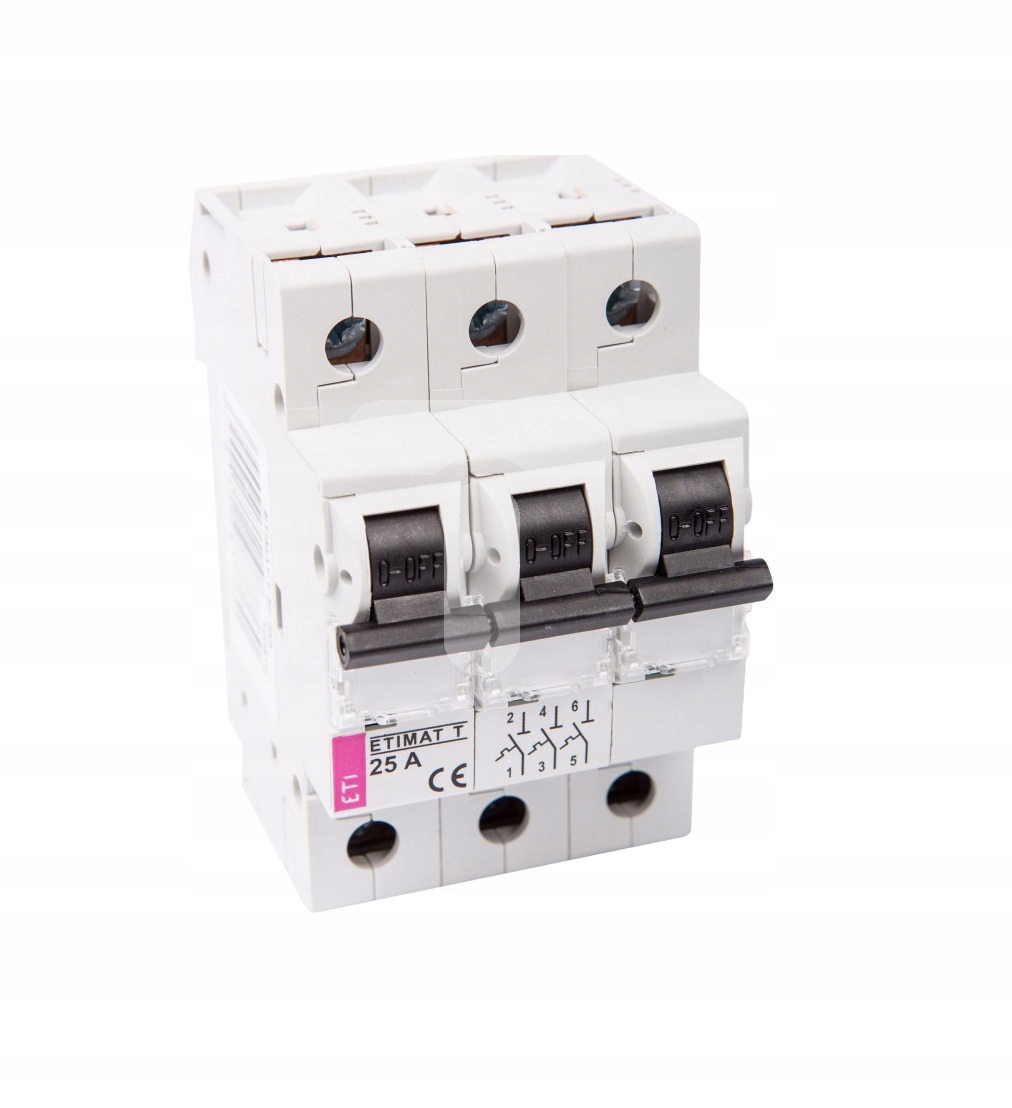

Ogranicznik mocy ETIMAT T 25A bez członu zwarciowego

Zadaniem tego zabezpieczenia jest selektywne wyłączanie w stosunku do zabezpieczenia nadprądowego odbiorcy Z4.

Prąd znamionowy ogranicznika mocy ETIMAT T dobiera się do mocy przyłączeniowej/umownej odbiorcy.

Ograniczniki mocy ETIMAT T w zakresie swoich prądów znamionowych zastępują wyłączniki selektywne.

Ogranicznik mocy ETIMAT T jest wyłącznikiem nadprądowym pozbawionym członu zwarciowego i posiada tylko człon przeciążeniowy (termiczny).
